Detalls del producte
Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 40GP
Termini de lliurament: 30 dies
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union
Capacitat de subministrament: 150 conjunts
Descripció detallada del producte
| Aplicació :: | Tot el material metàl·lic | Gruix de tall: | SS Upto 12mm, MS Up 22cm |
|---|---|---|---|
| Tipus làser: | Fibra | Freqüència de pols: | 1-2000HZ |
| Sistema de posicionament: | La llum vermella | Programari de control :: | Xipcut |
| Format gràfic suportat :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Lloc d'origen:: | Xina |
| Número de model :: | TY-6020JB | Servei postvenda proveït :: | Enginyers disponibles per al servei de maquinària a l'estranger |
| Repetició de precisió :: | + -0,03mm | Temperatura de funcionament:: | 0 ° C-45 ° C |
| Humitat de treball :: | 5%-95% | Font làser: | Xinès o importat |
| Voltatge:: | AC380V ± 10% 50HZ (60HZ) | Àrea de tall: | 6000 * 2000mm |

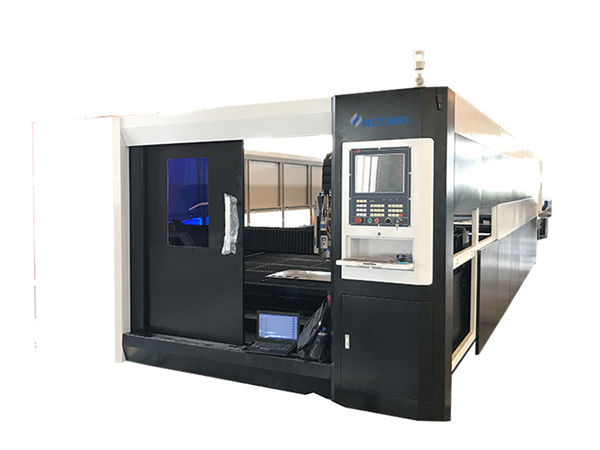

| Nom del producte: | Màquina de tall làser de fibra d'acer TY-6020JB |
Avantatge de la màquina làser de fibra
1. Comparat amb el làser tradicional, el làser de fibra és més protecció del medi ambient
2. Consum d’energia molt menor: eficiència de conversió fotoelèctrica del làser de fibra 15 vegades superior al làser tradicional.
3. Qualitat màxima del punt làser: font làser d'un mòdul
4. Consum menor: el consum elèctric és inferior a 7KW per hora.
Característiques principals de la màquina de tall làser de fibra
Cos de la màquina:
1. El cos de la màquina de Taiyi amb estructura d'acer de 8 mm, tractament tèrmic de 600 ℃, soldadura precisa, per assegurar-se 20 anys d'ús sense deformació.
2. Gantry amb fosa d’aliatge de magnesi, forta estabilitat sense deformació, moviment ràpid.
3. El sistema de fumar de zona d'eficàcia d'ambdós costats a banda i banda del cos de la màquina, una forta recollida de pols i fumadors, reduirà els danys als treballadors.
4. Importador reductor de brida de precisió i servo motor, velocitat de funcionament ràpid.
5. 70 fulles i 6 barres de diapositives al llit de la màquina, amb fulles properes per reduir l'avís de la màquina, barres de diapositives que treballen amb cilindres per carregar i descarregar fulles fàcilment.
6. La caixa de càrrega flexible es pot presentar davant i ambdues cares, cosa que és convenient per a les condicions de treball de la màquina.
Especificació
| Medi font làser | Fibra |
| Gamma de tall (L * W) | 6000 mm × 2000 mm |
| Traç d’eix Z | 250 mm |
| Màx. velocitat de posicionament | 120 m / min |
| Eix X, Y Màx. accelerar la velocitat | 1.0G |
| Forma de refrigeració | Refredament per aigua |
| Longitud d’ona del làser | 1070nm |
| Potència de sortida de la làser
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional) |
| Min. tall de bretxa | ≤ 0,1 mm |
| Precisió de posicionament dels eixos X, Y i Z | ± 0,03 mm |
| Precisió de posicionament repetida dels eixos X, Y i Z | ± 0,01 mm |
| Gruix del material de tall (segons el material) | 0,2 - 25 mm |
| Model de controlador | Servomotor importat |
| Necessitat de potència | 380V, 50/60 Hz |
| Temperatura de treball | 0-45 ℃ |
| Temps de treball continuat | 24 hores |
| Pes de la màquina | Aproximadament 12.000 Kgs |
| Nivell de protecció total de l’alimentació | IP54 |
Taula de referència de l'espessor de tall
| Potència làser | Gruix màxim de tall | |||
| Acer al carboni (mm) | Acer inoxidable (mm) | Alumini (mm) | Llautó (mm) | |
| 700W | 8 | 3 | 1 | 1 |
| 1000W | 12 | 4 | 2 | 2.5 |
| 1500W | 14 | 5 | 4 | 3 |
| 2000W | 16 | 6 | 5 | 4 |
| 3000W | 22 | 10 | 6 | 8 |
| Període superior per a només referència | ||||
Materials aplicats
Acer inoxidable, acer al carboni, acer aliatge, acer siliciós, acer primaveral, placa galvanitzada, placa en vinagre, placa de llautó, placa de coure, placa d'alumini, etc.
Imatges detallades
| Nom:Cos i accessoris de la màquina a.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació. |
| Nom:Motor i conductor de corrent altern El servo motor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable. |
|
| Nom:Guies lineals de precisió El sistema de tall avançat, la potència làser i el moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament de cremallera, taula de treball doble canviable, per garantir una velocitat i precisió de processament més elevades. |
| Nom:Cap de tall
El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar. |
|
| Nom:Font làser velocitat ràpida, línia de tall d'alta precisió i tall de tall suau |

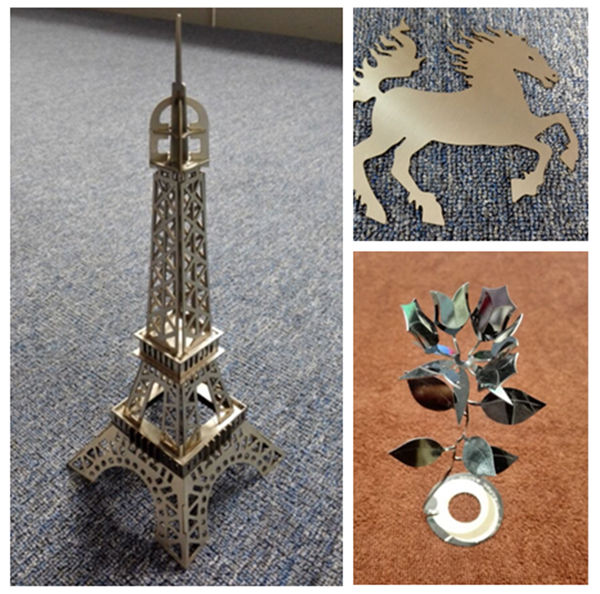

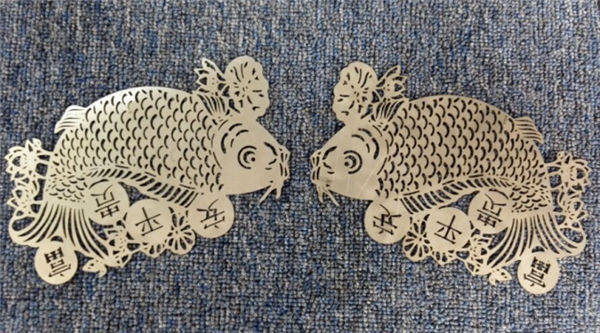

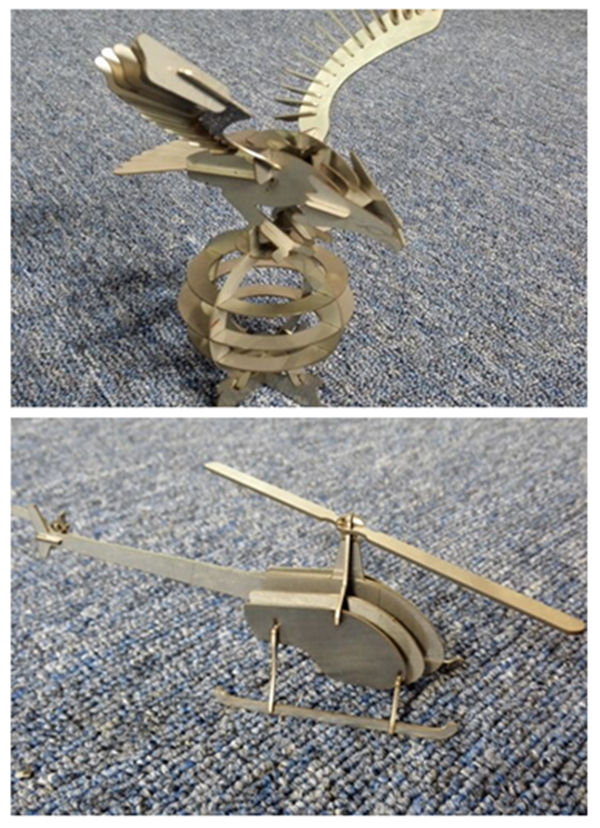

Mostres de tall
Formació
Servei postvenda, de formació a instal·lació de màquines (3 maneres):
1. Vídeo d’entrenament i manual d’usuari en anglès que s’ofereix per a la instal·lació, el funcionament, el manteniment i la presa de problemes, i guia tècnica que us ofereix per correu electrònic, fax, telèfon / whatsapp / skype // etcètera, quan us trobeu. alguns problemes d’instal·lació, ús o ajust.
2. La vostra empresa pot organitzar que el tecnòleg vingui a la nostra fàbrica per aprendre els coneixements bàsics dels equips i el funcionament bàsic, un temps de formació suficient sobre 3-5 dies, el contingut de la formació és el següent:
a) Formació habitual del programari de dibuix;
b) Procediments d'entrenament i fora de màquina;
c) La importància dels paràmetres del quadre de comandament i del programari, la configuració de la gamma de paràmetres
d) Neteja bàsica i manteniment de la màquina;
e) Resolució de problemes comuns de maquinari;
f) Precaució del funcionament.
3. Servei d’entrenament d’instrucció porta a porta. visa, despeses de viatge i allotjament seran a càrrec del client. És millor organitzar un traductor per als dos enginyers durant el període de formació. Temps d'entrenament: 3-5days.
Garantia
a). 1Any tota la màquina de tall per làser en fibra de metall. (Es negocia el dany causat per l’home.).
b). Font làser 2 anys de garantia
c). Manteniment permanent i subministraments de recanvis
d). Formació gratuïta per al personal d’operacions. (l'enginyer pot anar a l'estranger es negocia.)
