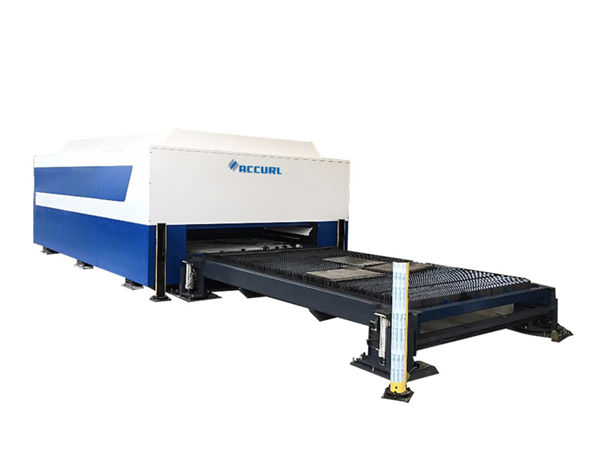

màquina de tall per làser en fibra de placa metàl·lica amb gruix de fins a 20cm

Detalls del producte

Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 20GP
Termini de lliurament: 30 dies
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union

Descripció detallada del producte

Aplicació ::	Tot el material metàl·lic	Gruix de tall:	Làmina galvanitzada fins a 20 mm
Tipus làser:	Fibra	CNC o no ::	Sí
Mode de refrigeració ::	Refredament per aigua	Programari de control ::	Xipcut
Format gràfic suportat ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lloc d'origen::	Xina
Número de model ::	TY-3015DD	Servei postvenda proveït ::	Enginyers disponibles per al servei de maquinària a l'estranger
Repetició de precisió ::	+ -0,03mm	Temperatura de funcionament::	0 ° C-45 ° C
Humitat de treball ::	5%-95%	Font làser:	Xinès o importat
Voltatge::	AC380V ± 10% 50HZ (60HZ)	Àrea de tall:	3000 * 1500mm
Nom del producte:	Tall de làser de fibra de placa metàl·lica amb gruix de fins a 20cm

Avantatge

1. Comparat amb el làser tradicional, el làser de fibra és més protecció del medi ambient:
2. Consum d’energia molt menor: eficiència de conversió fotoelèctrica del làser de fibra 15 vegades superior al làser tradicional.
3. Qualitat màxima del punt làser: font làser d'un mòdul
4. Consum menor: el consum elèctric és inferior a 7KW per hora.

Per què trieu-nos

Cos de la màquina

1. El cos de la màquina de Taiyi amb estructura d'acer de 8 mm, tractament tèrmic de 600 ℃, soldadura precisa, per assegurar-se 20 anys d'ús sense deformació.
2. Gantry amb fosa d’aliatge de magnesi, forta estabilitat sense deformació, moviment ràpid.
3. El sistema de fumar de zona d'eficàcia d'ambdós costats a banda i banda del cos de la màquina, una forta recollida de pols i fumadors, reduirà els danys als treballadors.
4. Importador reductor de brida de precisió i servo motor, velocitat de funcionament ràpid.
5. 70 fulles i 6 barres de diapositives al llit de la màquina, amb fulles properes per reduir l'avís de la màquina, barres de diapositives que treballen amb cilindres per carregar i descarregar fulles fàcilment.
6. La caixa de càrrega flexible es pot presentar davant i ambdues cares, cosa que és convenient per a les condicions de treball de la màquina.

Sistema d’accionament

1. El sistema de servo importat Schneider France garanteix la possibilitat de realitzar un posicionament extremat i precís amb una excel·lent propietat d’acceleració de resposta dinàmica i un mètode de control de bucle tancat i que fa que el mecanisme de posicionament en moviment funcioni suaument, de forma fiable i lliure de manteniment; 2, Motors en eix X, Y, Z; precisió d'ubicació: ≤ ± 0,03 mm
Guia de precisió, roda i pinyó:
La millor marca de TAIWAN, HIWIN i YYC, hem utilitzat un nivell superior per part de la seva empresa. El col·limador precís s'utilitza per al muntatge i depuració del carril guia, assegureu una precisió mínima de menys de 0,05mm

Especificació

Font làser	IPG / Raycus / Max
Cos de la màquina	estructura de porteria
Viatges de treball	Taula de control numèric de bola d'alta precisió amb cargol
Velocitat màxima de marxa	80m / min
Precisió d'ubicació X / Y	0,03mm / m
Font d'alimentació	380V 50Hz / 60Hz
Precisió d'ubicació repetida X / Y	± 0,03 mm
Temperatura de funcionament	0 ° C-45 ° C
Acceleració màxima	1.0G
Potència bruta de la màquina	<16KVA
Materials aplicats	Fulles metàl·liques d’acer prim, d’acer inoxidable i d’altres tipus
Àrea de tall	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Pes total	7500KGS

Imatges detallades

	Nom:Cos i accessoris de la màquina a.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació. b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques. c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.
Nom:Motor i conductor de corrent altern El servo motor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.
	Nom:Guies lineals de precisió El sistema de tall avançat, la potència làser i el moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament de cremallera, taula de treball doble canviable, per garantir una velocitat i precisió de processament més elevades.
Nom:Cap de tall El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.
	Nom:Font làser velocitat ràpida, línia de tall d'alta precisió i tall de tall suau

Nom:Cos i accessoris de la màquina

a.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació.
b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques.
c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.

Nom:Motor i conductor de corrent altern

El servo motor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.

Nom:Guies lineals de precisió

El sistema de tall avançat, la potència làser i el moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament de cremallera, taula de treball doble canviable, per garantir una velocitat i precisió de processament més elevades.

Nom:Cap de tall

El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.

Nom:Font làser

velocitat ràpida, línia de tall d'alta precisió i tall de tall suau

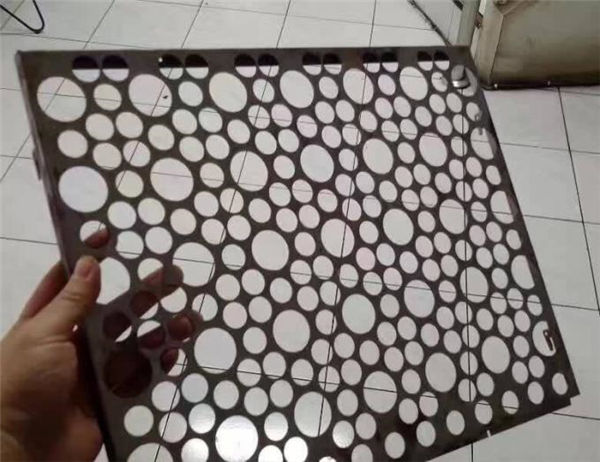

Mostres de tall

Formació

Servei postvenda, de formació a instal·lació de màquines (3 maneres):
1. Instrucció de vídeo i manual d’usuari en anglès per oferir-los per a la instal·lació, l’operació, el manteniment i la presa de problemes i la guia tècnica que us ofereix per correu electrònic, fax, telèfon / whatsapp / skype // etcètera, quan tingueu algun problema d’instal·lació, d’ús o d’ajust.
2.La vostra empresa pot organitzar que el tecnòleg vingui a la nostra fàbrica per aprendre els coneixements bàsics dels equips i el funcionament bàsic, un temps de formació suficient sobre 3-5 dies, el contingut de la formació és el següent: a) Formació habitual del programari de dibuix; b) Procediments d'entrenament i fora de màquina ; c) La importància del paràmetre de control i els paràmetres del programari, la configuració de la gamma de paràmetres d) Neteja bàsica i manteniment de la màquina; e) Solució de problemes comuns del maquinari; f) Precaució del funcionament,
3.Servici de formació d’instrucció en porta a porta. visa, despeses de viatge i allotjament seran a càrrec del client. És millor organitzar un traductor per als dos enginyers durant el període de formació. Temps d'entrenament: 3-5days.

Garantia

a) .1Any de tota la màquina (es negocia el dany artificial).

b). Manteniment permanent i subministrament de recanvis

c) .Formació gratuïta per al personal operatiu. (l'enginyer pot anar a l'estranger es negocia.)

FAQ

P: Què pot tallar el gruix màxim de la màquina de tall làser?
R: Dependrà de la potència del làser de Metal ans. Per exemple: si es tracta d'acer, s'acumula que 1mm = 100W, de manera que la màquina de tallar làser de 700 W pot tallar acer de 7 mm.

P: Quin material es pot tallar per tallar la làser en fibra?
R: Tot el metall es pot tallar mitjançant la màquina de tall per làser de fibra. Amb algun material reflectant, necessitarem una major potència per tallar, com l'alumini i el coure.

P: Què és la durada de la màquina?
R: El temps de lliurament per a la màquina de tall làser estàndard en fibra és de 30 dies. Revisarem l'avantatge amb la versió personalitzada.
