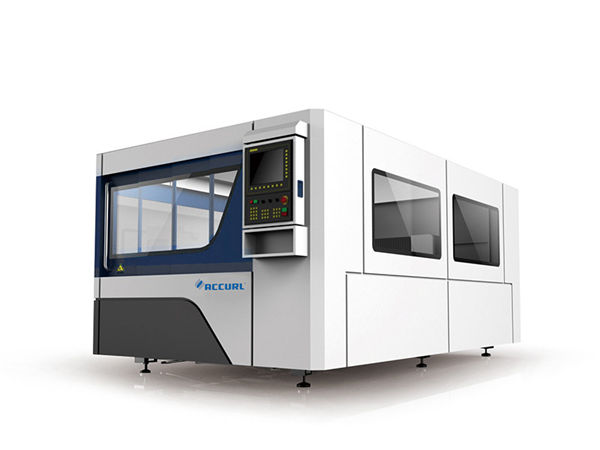

talladores de làser de fibra de metall de gruix

talladores de làser de fibra de metall de gruix

Detalls del producte


Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 40GP
Termini de lliurament: 30 dies
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union

Descripció detallada del producte


Aplicació ::Tot el material metàl·licGruix de tall:SS Upto 12mm, MS Up 22cm
Tipus làser:Làser de fibra original importatNom:Màquina de tall làser de fibra
Amplada de la línia de sortida:0,1 mmFormat gràfic suportat ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Acceleració màxima:1GRepetició de precisió ::+/- 0,03mm
Temperatura de funcionament::0 ° C-45 ° CMode de refrigeració:Refredament per aigua
Pes (kg):8600Voltatge::AC380V ± 10% 50HZ (60HZ)
Àrea de tall:3000x1500mmProducteMàquines de tall de làser de fibra de tall gruix SS de fins a 12mm, 3000x1500mm

Avantatge de la màquina de tallar metall amb làser de fibra


1. Qualitat de ruta excel·lent: menor punt làser i alta eficiència de treball, alta qualitat.
2. Alta velocitat de tall: la velocitat de tall és de 2-3 vegades que la màquina de tall amb làser de CO2 de la mateixa potència.
3. Funcionament estable: adopta làsers de fibra d’importació a nivell mundial més estables
rformance, les parts clau poden arribar a les 100.000 hores;
4. Alta eficiència per a la conversió fotoelèctrica: Compareu amb la màquina de tall làser CO2, la màquina de tall làser de fibra té tres vegades l’eficiència de conversió fotoelèctrica.
5. De baix cost: estalvieu energia i protegeu el medi ambient. La taxa de conversió fotoelèctrica és de fins al 25-30%. Consum elèctric baix, només és del 20% -30% de la màquina de tallar làser CO2 tradicional.
6. Manteniment baix: la transmissió de la línia de fibra no cal reflectir les lents, estalvieu els costos de manteniment;
7 operacions fàcils: transmissió de línia de fibra, cap ajust de ruta òptica.

Característiques principals de la màquina de tall làser de fibra


1) Adoptant la famosa font de làser de Dlaser a Alemanya famosa i EUA
Sistema de Focus Dinàmic, pot tallar i perforar diferents tipus de material metàl·lic amb alta precisió
i alta velocitat.
2) Com que el làser es transmet per fibra, no cal fer cap manteniment ni ajustar la ruta òptica del làser.
Redueix considerablement la taxa de fallades de les màquines i perllonga la vida laboral.
3) L’àrea de tall de gran format compleix les exigències de diversos tipus de processament de metalls.

Especificació


Medi font làserFibra
Gamma de tall (L * W)3000 mm × 15000 mm
Traç d’eix Z250 mm
Màx. velocitat de posicionament120 m / min
Eix X, Y Màx. accelerar la velocitat1.0G
Forma de refrigeracióRefredament per aigua
Longitud d’ona del làser1070nm


Potència de sortida de la làser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opcional)

Min. tall de bretxa≤ 0,1 mm
Precisió de posicionament dels eixos X, Y i Z± 0,03 mm
Precisió de posicionament repetida dels eixos X, Y i Z± 0,01 mm
Gruix del material de tall (segons el material)0,2 - 25 mm
Model de controladorServomotor importat
Necessitat de potència380V, 50/60 Hz
Temperatura de treball0-45 ℃
Temps de treball continuat24 hores
Pes de la màquinaAproximadament 8600 Kgs
Nivell de protecció total de l’alimentacióIP54

Taula de referència de l'espessor de tall


Potència làserGruix màxim de tall
Acer al carboni (mm)Acer inoxidable (mm)Alumini (mm)Llautó

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Període superior per a només referència



Materials d'aplicació


Els equips de tall per làser de fibra són adequats per a tallar metalls com xapa d'acer inoxidable, placa d'acer suau, xapa d'acer al carboni, placa d'acer aliatge, xapa d'acer de primavera, placa de ferro, planxa galvanitzada, xapa galvanitzada, placa d'alumini, xapa de coure, làmina de llautó, placa de bronze , Placa d'or, placa de plata, placa de titani, xapa metàl·lica, placa metàl·lica, tubs i canonades, etc.

Indústries d'aplicacions


Les màquines de tall làser de fibra s’utilitzen àmpliament en la fabricació de cartelleria, publicitat, rètol, senyalització, cartes metàl·liques, cartes LED, cuina de cuina, cartes publicitàries, processament de xapa, components i peces de metalls, ferreteria, xassís, elaboració de bastidors i armaris, manualitats metàl·liques, parament d'art metàl·lic, tall de panell d'elevadors, ferreteria, peces d'automòbils, Marc de gots, peces electròniques, plaques de nominació, etc.

Imatges detallades




Nom:Cos de la màquina i accessoris.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació.
b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques.
c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.
Nom:Servomotor i conductor de CA El servomotor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.
Nom:Unes guies lineals de precisió: un sistema de tall avançat, una potència làser i un moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament en cremallera, taula de treball doble canviable, per garantir una velocitat i una precisió de processament més elevades ..
Nom:Cap de tall

El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.

Nom:Velocitat ràpida del làser, línia de tall d'alta precisió i tall de tall suau

Mostres de tall


Formació


Servei postvenda, de formació a instal·lació de màquines (3 maneres):

1. Instrucció de vídeo i manual d’usuari en anglès que s’ofereix per a la instal·lació, el funcionament, el manteniment i la presa de problemes i la guia tècnica que us ofereix el correu electrònic, el fax, el telèfon / whatsapp / skype // etc. alguns problemes d’instal·lació, ús o ajust.
2.La vostra empresa pot organitzar que el tecnòleg vingui a la nostra fàbrica per aprendre els coneixements bàsics dels equips i el funcionament bàsic, un temps de formació suficient sobre 3-5 dies, el contingut de la formació és el següent:
a) Formació habitual del programari de dibuix;
b) Procediments d'entrenament i fora de màquina;
c) La importància dels paràmetres del quadre de comandament i del programari, la configuració de la gamma de paràmetres
d) Neteja bàsica i manteniment de la màquina;
e) Resolució de problemes comuns de maquinari;
f) Precaució del funcionament.
3.Servici de formació d’instrucció en porta a porta. visa, despeses de viatge i allotjament seran a càrrec del client. És millor organitzar un traductor per als dos enginyers durant el període de formació. Temps d'entrenament: 3-5days.

Garantia


a) .1Any de tota la màquina (es negocia el dany artificial).
b). Font de làser de 2 anys de garantia
c). Manteniment permanent i subministrament de recanvis
d) .Formació gratuïta per al personal operatiu. (l'enginyer pot anar a l'estranger es negocia.)

Embalatge i enviament


La nostra caixa de fusta és la inspecció de la fusta després del tractament. No necessiteu la fumificació, estalviant temps de lliurament.
2. Totes les peces de recanvi de la màquina van ser cobertes per materials suaus, principalment amb llana de perles.
Evitem tots els danys que puguin ocórrer en el procés de lliurament. A continuació, cobrirem l’enrotllació de plàstic amb seguretat, assegurem-nos intactes dels materials tous tapats, evitant també impermeables i resistents al rovell.
3.El més important és una caixa de fusta amb encofrat fix.
La part inferior de la caixa de fusta té un ferm ferm de ferro, convenient per a la seva manipulació i el seu transport.
