màquina de gravat per làser de fibra de màquina de 10 metres de disseny del cos

Detalls del producte

Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 40GP
Termini de lliurament: 30 dies
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union

Descripció detallada del producte

Aplicació:	Tot el material metàl·lic	Gruix de tall:	Fins SS 1mm
Tipus làser:	Làser de fibra original importat	Gruix màxim de tall:	20mm / CS; 10mm / SS
Amplada de la línia de sortida:	0,1 mm	Programari de control:	Xipcut
Format gràfic suportat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Nom de la marca:
Repetició de precisió:	+/- 0,03mm	Temperatura de funcionament:	0 ° C-45 ° C
Mode de refrigeració:	Refredament per aigua	Font làser:	IPG / Nlight / Raycus / Max
voltatge:	AC380V ± 10% 50HZ (60HZ)	Àrea de tall:	3000x1500mm

Aplicació

Aplicat per a cintes d’acer inoxidable estàndard amb gruixos de 0,2 a 14 mm

Producte

Tallar el cercle rodó de 100 a 800 mm

Configuració del projecte

codi	Article
1	Sistema d’eliminació de ferralla
2	Braç mecànic
3	Màquina de tall làser
4	Armari elèctric central
5	Sistema de refrigeració
6	Màquina d’alimentació

Espec. De la màquina làser

Medi font làser	Fibra
Gamma de tall (L * W)	10000 mm × 15000 mm
Traç d’eix Z	250 mm
Màx. velocitat de posicionament	120 m / min
Eix X, Y Màx. accelerar la velocitat	1.0G
Forma de refrigeració	Refredament per aigua
Longitud d’ona del làser	1070nm
Potència de sortida de la làser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. tall de bretxa	≤ 0,1 mm
Precisió de posicionament dels eixos X, Y i Z	± 0,03 mm
Precisió de posicionament repetida dels eixos X, Y i Z	± 0,01 mm
Gruix del material de tall (segons el material)	0,2 - 25 mm
Model de controlador	Servomotor importat
Necessitat de potència	380V, 50/60 Hz
Temperatura de treball	0-45 ℃
Temps de treball continuat	24 hores
Pes de la màquina	Aproximadament 12.000 Kgs
Nivell de protecció total de l’alimentació	IP54

Paràmetre de màquina de tall làser

El llit de torn està realitzat amb l'estructura de soldadura general, que després del recuit després d'un alleujament de tensió es va realitzar un mecanitzat rugós i el tractament de l'envelliment de la vibració secundària de l'acabat de metalls, resoldre millor l'estrès a causa de la soldadura, millorant molt l'estabilitat de la màquina-eina. X, Y, L’eix Z adopta el servo motor japonès, equipat amb reductor d’engranatges de gran precisió i cremallera de rigidesa, guia lineal d’alta precisió, com un mecanisme de transmissió eficient, garanteixen eficaçment la precisió de la transmissió; la màquina està equipada amb un aparell de lubricació automàtic, la zona de tall té esgotament de pols. dispositiu, residus de cotxes a la part inferior de la zona de tall, moviment mecànic de tall, mantenen una operació d'ompliment deficient de l'arc, no cal que torni a l'origen després d'un viatge de tall únic, estalviant molt temps, millorant molt la velocitat de tall. Per càlcul, es pot millorar l'eficiència de més del 15% del tall amb aquesta millora.

Si es mou el control del moviment del llit de tall mitjançant una cadena impulsada per servomotor, la superfície del llit està formada per tapa de cilindre de coure i alumini, la tapa de coure pot reduir la placa de ratllat de forma efectiva, reduir el cost de la substitució.

Recopilació, descobriment, allisament i ajustament dels paràmetres del dispositiu

Codi	Rendiment	Paràmetre	Observació
1	pes màxim de càrrega de la bobina	10T (màx)
2	Amplada de la bobina	200mm ～ 1300mm
3	Gruix de la bobina	0,3 mm ～ 1,5 mm
4	diàmetre interior del rotlle de material	Ø460-530mm
5	diàmetre exterior del rotlle de material	Ø1300mm (màx)
6	velocitat de la línia de producció	20m / min
7	mode de càrrega	carregant cotxe
8	Mètode tensor	distensió hidràulica
9	mètode de frenada	Fre de disc pneumàtic
10	Control d’alimentació	inducció elèctrica
11	destapar	control de freqüència
12	Transportista; Material amb una arqueta	automàtica
13	dispositiu de premsa	Automàtica
14	Rodet pla	amunt 11 avall 12
15	pessic rodolí	1set
16	alimentador	pessic de corró
17	Controlador d’alimentació	servo motor

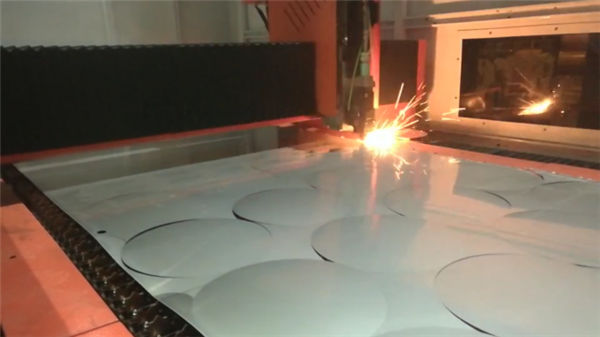

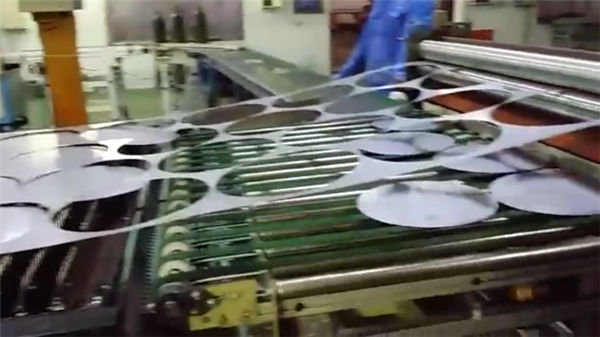

Mostres de tall: les fotografies adjuntes tenen referència, poseu-vos en contacte amb nosaltres per obtenir més informació sobre el vídeo)

Mostres de tall

Servei pre-venda

1. Tall de mostra lliure,
Per obtenir el tall / prova gratuïta de mostres, envieu-nos el fitxer CAD, farem el tall aquí i realitzarem vídeo per mostrar-vos el tall o enviem una mostra per comprovar la qualitat del tall.
2. Disseny personalitzat de màquines
Segons l’aplicació del client, és possible que revisem la nostra màquina en conseqüència per obtenir comoditat i alta eficiència en la producció.

Servei post venda

A. La màquina se subministrarà un vídeo de formació i un manual de l'usuari en anglès per a la instal·lació, el funcionament, el manteniment i la presa de problemes i proporcionarà una guia tècnica per correu electrònic, fax, telèfon, skype ....
B. Oferim tècnic al lloc del client per a la seva instal·lació i formació, el client cobrirà el visat, el bitllet i el cost de vida local.
C. El client pot venir a la nostra fàbrica per obtenir formació. Oferirem formació sobre instal·lació, funcionament, detecció de problemes de màquines i manteniment.
Durant la formació al nostre taller, oferim formació gratuïta i cost de vida durant 7 dies, limitar a 2 persones.

Garantia

a) .1Any de tota la màquina (es negocia el dany artificial).
b). Font de làser de 2 anys de garantia
c). Manteniment permanent i subministrament de recanvis
d) .Formació gratuïta per al personal operatiu. (l'enginyer pot anar a l'estranger es negocia.)

FAQ

P1: Com puc obtenir la millor màquina per a mi?
Podeu indicar-vos el vostre material de treball, detallar el treball per imatge o vedio per tal de poder jutjar si la nostra màquina pot satisfer les vostres necessitats o no. Aleshores et podem donar el millor model, depèn de la nostra experiència.

P2: és la primera vegada que faig servir aquest tipus de màquina, és fàcil d'operar?
Us enviarem manual i guia vedio en anglès, us pot ensenyar a fer funcionar la màquina. Si encara no podeu aprendre a utilitzar-lo, podem ajudar-vos mitjançant el programa d'ajuda en línia "Teamviewer". O podem parlar per telèfon, correu electrònic o altres maneres de contactar.

P3: Si la màquina té problemes al meu lloc, com podria fer-ho?
Podríem enviar-li peces gratuïtes en període de garantia si alguna màquina té algun problema en "ús normal".

P4: Podeu organitzar els enviaments per a les màquines?
Sí, estimats clients estimats, per preu FOB o CIF, organitzarem l'enviament per a vostè. Per preu EXW, els clients han de concertar l'enviament per ells mateixos o els seus agents.
