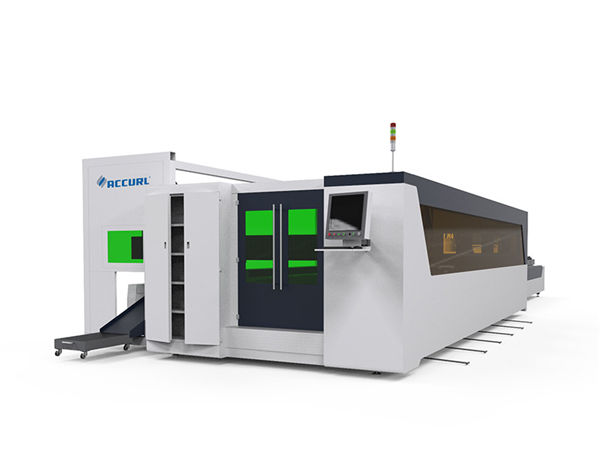

màquina de tall de canonades de coure d'alta eficiència 3d / màquina de tallar 3d

Detalls del producte

Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 20GP
Termini de lliurament: 30 dies
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union, L / C
Capacitat de subministrament: 50 punts per mes

Descripció detallada del producte

Aplicació ::	Tot el material metàl·lic	Gruix de tall:	SS Upto 10mm, MS Up 22cm
Tipus làser:	Fibra	CNC o no ::	Sí
Mode de refrigeració ::	Refredament per aigua	Programari de control ::	Xipcut
Format gràfic suportat ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lloc d'origen::	Xina
Número de model ::	TY-3015DG	Servei postvenda proveït ::	Enginyers disponibles per al servei de maquinària a l'estranger
Repetició de precisió ::	+ -0,03mm	Temperatura de funcionament::	0 ° C-45 ° C
Humitat de treball ::	5%-95%	Gamma de tall de canonades:	20-130mmx3000mm
Voltatge::	AC380V ± 10% 50HZ (60HZ)	Àrea de tall:	Estàndard de 3000 * 1500mm, es pot personalitzar més gran

Principals característiques

1. El nostre cos de la màquina amb estructura d’acer de 8 mm, tractament tèrmic de 600 ℃, soldadura precisa, per assegurar-nos 20 anys d’ús sense deformació.
2. Gantry amb fosa d’aliatge de magnesi, forta estabilitat sense deformació, moviment ràpid.
3. El sistema de fumar de zona d'eficàcia d'ambdós costats a banda i banda del cos de la màquina, una forta recollida de pols i fumadors, reduirà els danys als treballadors.
4. Importador reductor de brida de precisió i servo motor, velocitat de funcionament ràpid.
5. 70 fulles i 6 barres de diapositives al llit de la màquina, amb fulles properes per reduir l'avís de la màquina, barres de diapositives que treballen amb cilindres per carregar i descarregar fulles fàcilment.
6. La caixa de càrrega flexible es pot presentar davant i ambdues cares, cosa que és convenient per a les condicions de treball de la màquina.

Avantatge

1. Comparat amb el làser tradicional, el làser de fibra és més protecció del medi ambient:
2. Consum d’energia molt menor: eficiència de conversió fotoelèctrica del làser de fibra 15 vegades superior al làser tradicional.
3. Qualitat màxima del punt làser: font làser d'un mòdul
4. Consum menor: el consum elèctric és inferior a 7KW per hora.

Especificació

Model	TY-3015DG
Medi font làser	Fibra
Gamma de tall (L * W)	3000 mm × 1500 mm
Traç d’eix Z	250 mm
Màx. velocitat de posicionament	120 m / min
Eix X, Y Màx. accelerar la velocitat	1.0G
Forma de refrigeració	Refredament per aigua
Longitud d’ona del làser	1070nm
Potència de sortida de la làser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. tall de bretxa	≤ 0,1 mm
Precisió de posicionament dels eixos X, Y i Z	± 0,03 mm
Precisió de posicionament repetida dels eixos X, Y i Z	± 0,01 mm
Gruix del material de tall (segons el material)	0,2 - 25 mm
Model de controlador	Servomotor importat
Necessitat de potència	380V, 50/60 Hz
Temperatura de treball	0-45 ℃
Temps de treball continuat	24 hores
Pes de la màquina	Aproximadament 12.000 Kgs
Nivell de protecció total de l’alimentació	IP54

Imatges detallades

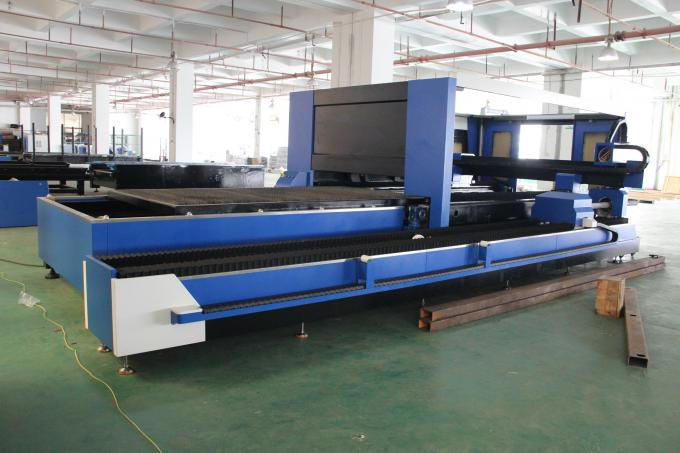

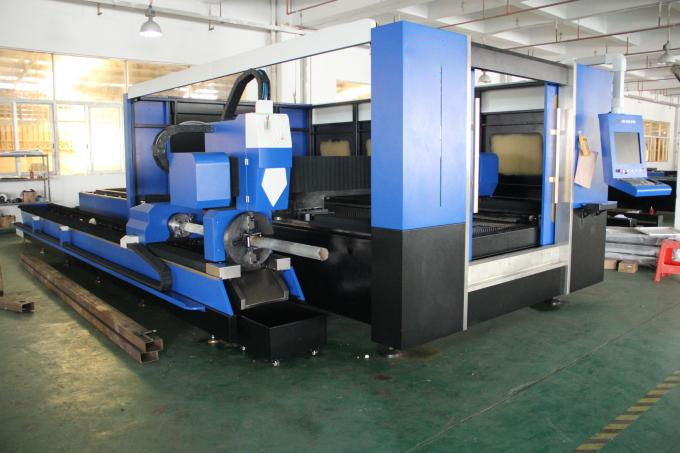

	Nom: Cos de la màquina i accessori a.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació. b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques. c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.

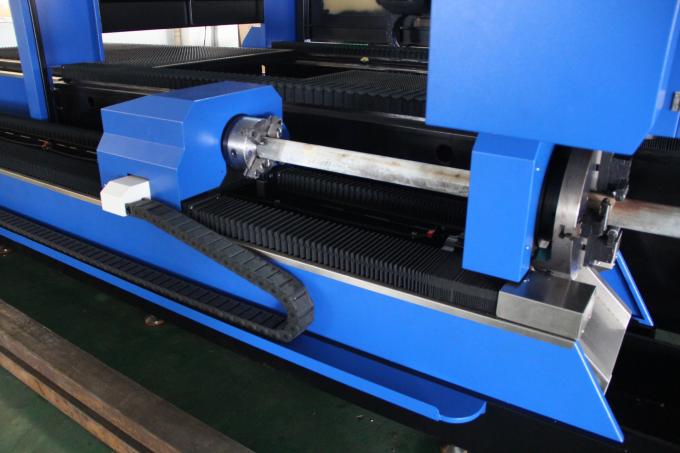

Nom:Motor i conductor de corrent altern El servo motor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.
	Nom:Guies lineals de precisió El sistema de tall avançat, la potència làser i el moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament de cremallera, taula de treball doble canviable, per garantir una velocitat i precisió de processament més elevades.
Nom:Cap de tall El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.
	Nom:Font làser velocitat ràpida, línia de tall d'alta precisió i tall de tall suau

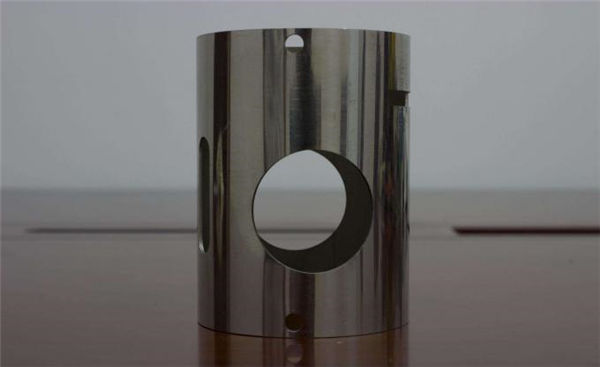

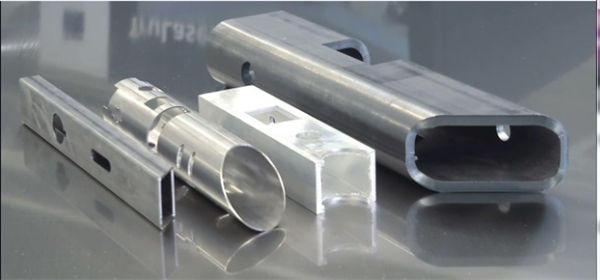

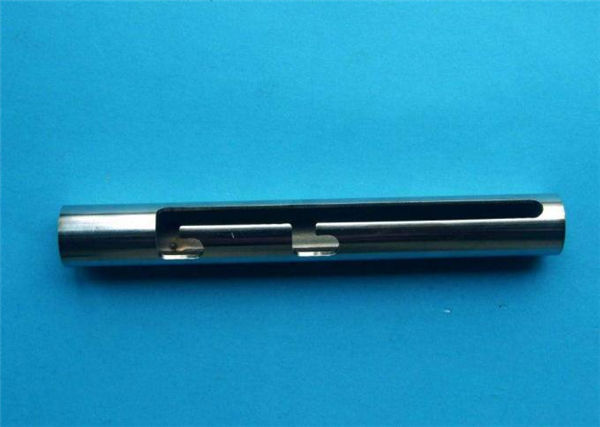

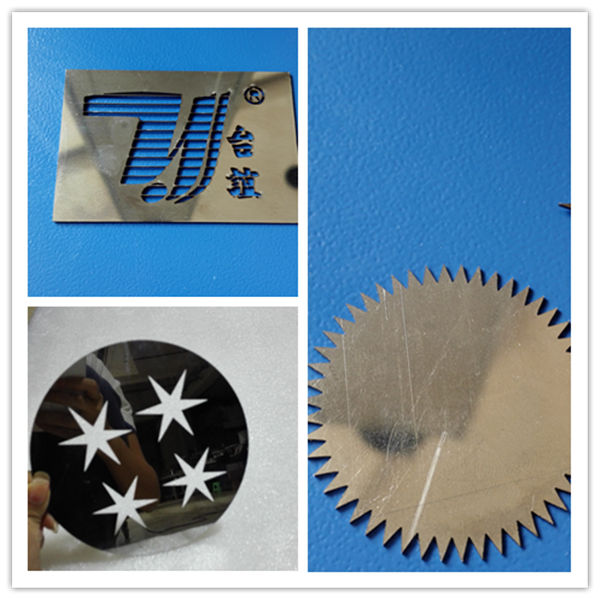

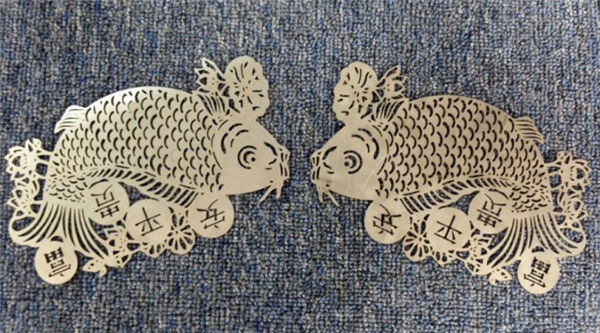

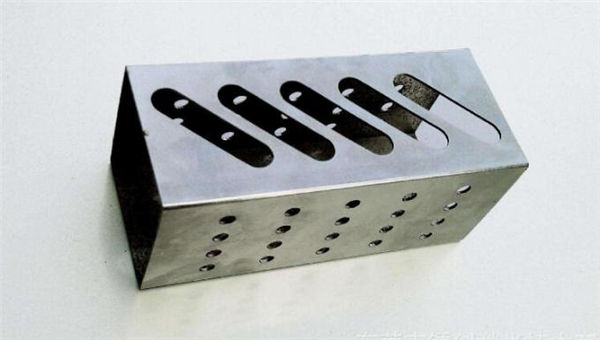

Tall de mostres

Formació

Després de signar el contracte, la vostra empresa pot organitzar que el tecnòleg vingui a la nostra fàbrica per aprendre els coneixements bàsics dels equips i el funcionament bàsic, un temps de formació suficient uns 1-3 dies, el contingut de la formació és el següent:
a) Formació habitual del programari de dibuix;
b) Procediments d'entrenament i fora de màquina;
c) La importància dels paràmetres del quadre de comandament i del programari, la configuració de la gamma de paràmetres;
d) Neteja bàsica i manteniment de la màquina;
e) Resolució de problemes comuns de maquinari;
f) Precaució del funcionament

Garantia

a) .1Any tota la màquina de tallar làser en fibra de canonada. (Es negocia el dany causat per l’home.).
b). Font de làser de 2 anys de garantia
c). Manteniment permanent i subministrament de recanvis
d) .Formació gratuïta per al personal operatiu. (l'enginyer pot anar a l'estranger es negocia.)
