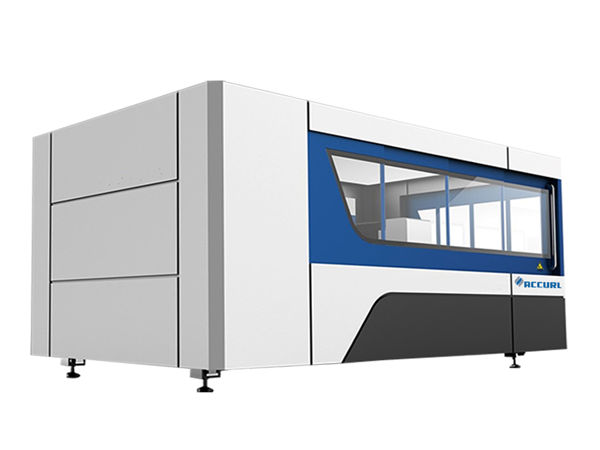

màquina de tall làser de làser 3d de fibra de cypcut 1070nm

Detalls del producte

Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 20GP
Termini de lliurament: 30 dies per tallar làser per xapa i canonada
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union, L / C
Capacitat de subministrament: 50 punts per mes

Descripció detallada del producte

Aplicació ::	Tot el material metàl·lic	Gruix de tall:	SS Upto 10mm, MS Up 22cm
Tipus làser:	Fibra	CNC o no ::	Sí
Mode de refrigeració ::	Refredament per aigua	Programari de control ::	Xipcut
Format gràfic suportat ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lloc d'origen::	Xina
Número de model ::	TY-3015DG	Servei postvenda proveït ::	Enginyers disponibles per al servei de maquinària a l'estranger
Repetició de precisió ::	+ -0,03mm	Temperatura de funcionament::	0 ° C-45 ° C
Humitat de treball ::	5%-95%	Gamma de processament:	20-130mmx3000mm
Voltatge::	AC380V ± 10% 50HZ (60HZ)	Àrea de tall:	Estàndard de 3000 * 1500mm, es pot personalitzar més gran

Cos de la màquina

1. El nostre cos de la màquina amb estructura d’acer de 8 mm, tractament tèrmic de 600 ℃, soldadura precisa, per assegurar-nos 20 anys d’ús sense deformació.
2. Gantry amb fosa d’aliatge de magnesi, forta estabilitat sense deformació, moviment ràpid.
3. El sistema de fumar de zona d'eficàcia d'ambdós costats a banda i banda del cos de la màquina, una forta recollida de pols i fumadors, reduirà els danys als treballadors.
4. Importador reductor de brida de precisió i servo motor, velocitat de funcionament ràpid.
5. 70 fulles i 6 barres de diapositives al llit de la màquina, amb fulles properes per reduir l'avís de la màquina, barres de diapositives que treballen amb cilindres per carregar i descarregar fulles fàcilment.
6. La caixa de càrrega flexible es pot presentar davant i ambdues cares, cosa que és convenient per a les condicions de treball de la màquina.

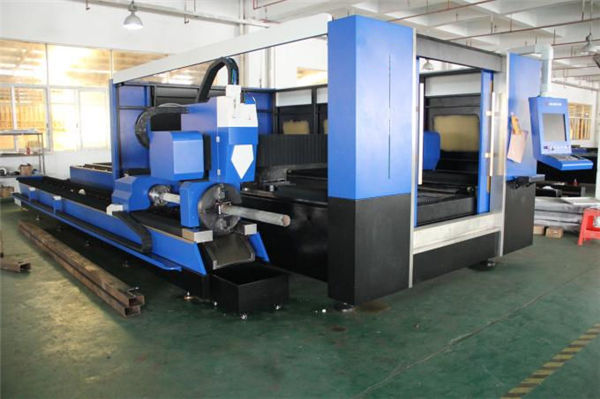

màquina de tall làser de làser de cypcut 3d, longitud d'ona de làser de 1070nm

Avantatge de la màquina làser de fibra

1) Qualitat de feix excel·lent: diàmetre de focus més reduït i alta eficiència de treball, alta qualitat.
2) Alta velocitat de tall: la velocitat de tall és superior a 60m / min
3) Funcionament estable: Adopció dels làsers de fibra d'importació més importants del món, el rendiment estable, les peces clau poden
arribar a les 100.000 hores;
4) Alta eficiència per a la conversió fotoelèctrica: compareu amb la màquina de tall làser CO2,
La màquina de tall làser de fibra té tres vegades una eficiència de conversió fotoelèctrica
5) De baix cost i baix manteniment: estalvieu energia i protegeu el medi ambient. Taxa de conversió fotoelèctrica
és de fins a un 25-30%. Consum elèctric baix, només és del 20% -30% del làser CO2 tradicional
màquina de tallar La transmissió de línia de fibra no necessita reflectir les lents, estalvieu els costos de manteniment;
6) Operacions fàcils: transmissió de la línia de fibra, cap ajust de la ruta òptica;
7) Efectes òptics súper flexibles: disseny compacte, requeriments de fabricació fàcils i flexibles.

Especificació

Medi font làser	Fibra
Gamma de tall (L * W)	3000 mm × 1500 mm
Traç d’eix Z	250 mm
Màx. velocitat de posicionament	120 m / min
Eix X, Y Màx. accelerar la velocitat	1.0G
Forma de refrigeració	Refredament per aigua
Longitud d’ona del làser	1070nm
Potència de sortida de la làser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. tall de bretxa	≤ 0,1 mm
Precisió de posicionament dels eixos X, Y i Z	± 0,03 mm
Precisió de posicionament repetida dels eixos X, Y i Z	± 0,01 mm
Gruix del material de tall (segons el material)	0,2 - 25 mm
Model de controlador	Servomotor importat
Necessitat de potència	380V, 50/60 Hz
Temperatura de treball	0-45 ℃
Temps de treball continuat	24 hores
Pes de la màquina	Aproximadament 12.000 Kgs
Nivell de protecció total de l’alimentació	IP54

Imatges detallades

	Nom: Cos de la màquina i accessori a.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació. b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques. c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.
Nom:Motor i conductor de corrent altern El servo motor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.
	Nom:Guies lineals de precisió El sistema de tall avançat, la potència làser i el moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament de cremallera, taula de treball doble canviable, per garantir una velocitat i precisió de processament més elevades.
Nom:Cap de tall El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.
	Nom:Font làser velocitat ràpida, línia de tall d'alta precisió i tall de tall suau

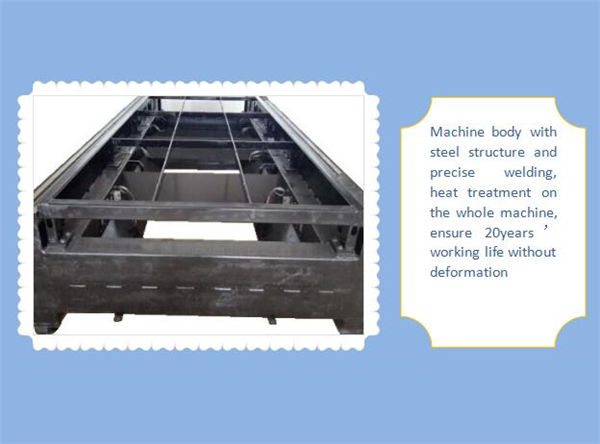

Nom: Cos de la màquina i accessori

a.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació.
b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques.
c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.

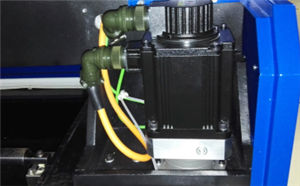

Nom:Motor i conductor de corrent altern

El servo motor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.

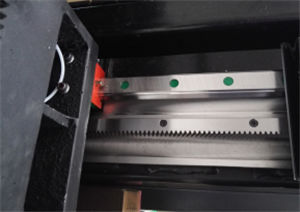

Nom:Guies lineals de precisió

El sistema de tall avançat, la potència làser i el moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament de cremallera, taula de treball doble canviable, per garantir una velocitat i precisió de processament més elevades.

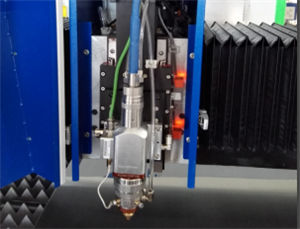

Nom:Cap de tall

El capçal de tall sense contacte té la funció de fer el seguiment automàtic de l’alçada i la anti-col·lisió, que millora enormement la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.

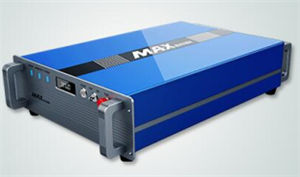

Nom:Font làser

velocitat ràpida, línia de tall d'alta precisió i tall de tall suau

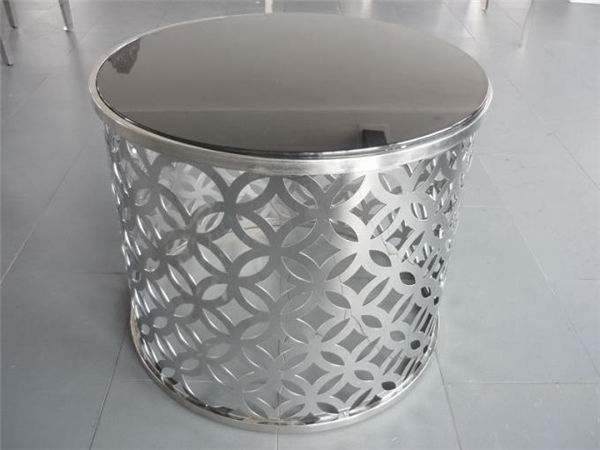

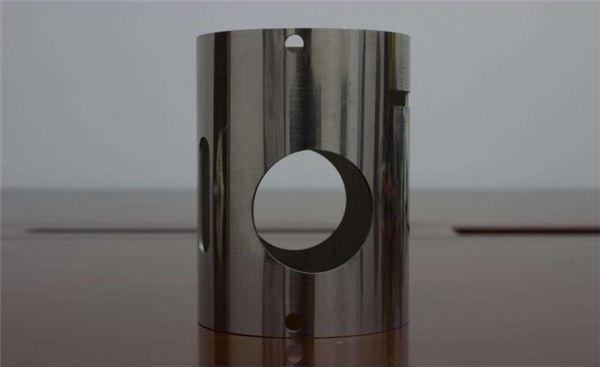

Mostres de tall

Formació

Després de signar el contracte, la vostra empresa pot organitzar que el tecnòleg vingui a la nostra fàbrica per aprendre els coneixements bàsics dels equips i el funcionament bàsic, un temps de formació suficient uns 1-3 dies, el contingut de la formació és el següent:
a) Formació habitual del programari de dibuix;
b) Procediments d'entrenament i fora de màquina;
c) La importància dels paràmetres del quadre de comandament i del programari, la configuració de la gamma de paràmetres;
d) Neteja bàsica i manteniment de la màquina;
e) Resolució de problemes comuns de maquinari;
f) Precaució del funcionament,

Garantia

a) .1Any tota la màquina de tallar làser en fibra de canonada. (Es negocia el dany causat per l’home.).
b). Font de làser de 2 anys de garantia
c). Manteniment permanent i subministrament de recanvis
d) .Formació gratuïta per al personal operatiu. (l'enginyer pot anar a l'estranger es negocia.)
