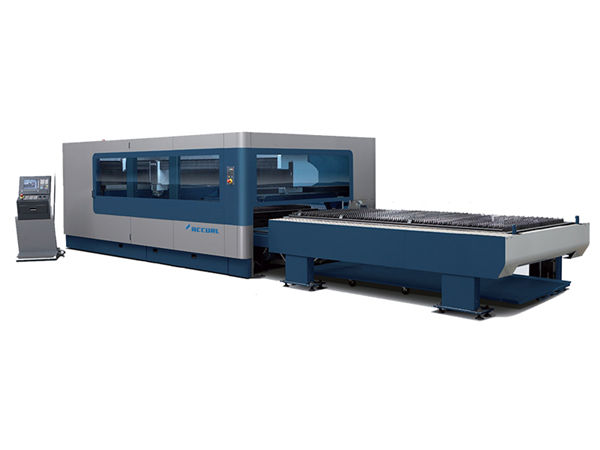

màquina automàtica de tall làser de fibra cnc de paquets

màquina automàtica de tall làser de fibra cnc de paquets

Detalls del producte


Certificació: CE, ISO 9000
Condicions de pagament i enviament:
Quantitat mínima de comanda: 1 SET
Preu: Negociable
Detalls de l'embalatge: paquet de fusta
Termini de lliurament: 15 - 30 dies hàbils
Condicions de pagament: T / T, Western Union, MoneyGram
Capacitat de subministrament: 1000 unitats per mes

Descripció detallada del producte


Nom del producte:Màquina de tall per làser de fibra de plaques i tubsTipus làser:Làser de fibra
Potència làser:800w / 1000w / 2000w / 4000wGarantia:12 mesos
Servei post-venda:Servei d'enginyers a l'estrangerPes:3000 Kgs
Programari de control:XipcutCNC o no:
Material aplicable:Tub metàl·lic i placa metàl·licaFont d'alimentació:AC380V ± 5% 50 / 60Hz (3 Fases)

Descripció de productes


Adoptem el làser de fibra N-light / IPG més sofisticat que combina la màquina CNC Gantry autodissenyada i el cos de soldadura d'alta resistència. Després del recuit a alta temperatura i el mecanitzat de precisió per una gran fresadora CNC, té una bona rigidesa i estabilitat amb una importació de gran precisió i alta velocitat, guia lineal, servomotor d'alta velocitat. Feu d'alumini, procés avançat de tractament tèrmic, alta resistència, pes lleuger , bona rigidesa. Es tracta principalment per tallar tubs de menys de 20 mm de metall en alta velocitat i alta precisió. El làser de fibra presenta una sèrie d'avantatges, com ara la qualitat de feix alta, la brillantor elevada, les taxes de conversió elevades, el manteniment, el funcionament estable i fiable de baix cost i de mida petita, etc. El tall assistit a l'aire és el nivell més avançat de tall làser. , especialment indicat per a tall de precisió d'acer inoxidable, acer al carboni, aliatge, llautó, coure, titani i altres materials metàl·lics. S’utilitza àmpliament en productes metàl·lics, bicicletes, mobles metàl·lics, equips de fitness, equipament esportiu, maquinària de granja, prestatgeria, control d’incendis.

Funció de la màquina


1. Disseny de mandrils elèctrics dobles i servomotors dobles, s'apliquen a tub tallat com a rodó, quadrat, tub rectangular, tub oval, feix I, etc.
2. Disseny pneumàtic de suport de la roda rodant per assegurar l'estabilitat de tornejat durant el tall.
3. Font làser d’alt rendiment i sistema operatiu estable que fa el millor efecte de tall.
4. La màquina posseeix un sistema de refrigeració perfecte, un sistema de lubricació i un sistema d'eliminació de pols per assegurar que pot funcionar de manera estable, eficaç i duradora.
5. La màquina es pot utilitzar per tallar una varietat de metalls amb una qualitat de tall excel·lent i estable.
6. Amb un programari de programació CAD / CAM especialitzat i un programa automàtic de nidificació, és possible estalviar les matèries primeres al màxim.
7. L’accés al sistema CNC mitjançant la interfície Ethernet fa possible la comunicació i la supervisió remota durant el procés de tall amb làser.

Paràmetres tècnics


Potència làser de fibra: 800W, 1000W, 1500W, 2000W, 3000W 4000W (opcional)
Mida de treball: 3000 * 1500mm
Precisió de posicionament X i Y: + -0,05mm
Modalitat de transmissió: importar Alemanya Atlanta i engranatges d'alta precisió amb cremallera de doble impulsió, màquina de tall làser

Potència làser800W 1000W 2000W 3000W
Font làserResonador làser de fibra per a màxfotònica IPG / N-LIGHT
Processament de canonades / tubs (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm per opció; L> 6m per opció)
Categoria de canonada / tubRodó, quadrat, rectangular, ovalat, rodó de cintura, etc
Girar la velocitat120 gir / minut
Control CNCCypcut / Germany PA HI8000
Cap de làserRaytools a Suïssa
Font d'alimentacióAC380V ± 5% 50 / 60Hz (3 fases)
Potència elèctrica total22KW
Precisió de posició± 0,03mm / m
Repetiu la precisió de posició± 0,02 mm
Velocitat màxima de posició70m / min
Acceleració1g
Mode de programació de dibuixSolidworks, Pro / e, UG, etc importen directament
Pes de la màquina6,5-7,5T

Avantatge de la màquina de tallar làser en fibra


1. Qualitat de ruta excel·lent: menor punt làser i alta eficiència de treball, alta qualitat.
2. Alta velocitat de tall: la velocitat de tall és de 2-3 vegades que la màquina de tall amb làser de CO2 de la mateixa potència.
3. Funcionament estable: adoptar làsers de fibra d’importació a nivell mundial superior, rendiment estable, les parts clau poden arribar a les 100.000 hores;
4. Alta eficiència per a la conversió fotoelèctrica: Compareu amb la màquina de tall làser CO2, la màquina de tall làser de fibra té tres vegades l’eficiència de conversió fotoelèctrica.
5. De baix cost: estalvieu energia i protegeu el medi ambient. La taxa de conversió fotoelèctrica és de fins al 25-30%. Consum elèctric baix, només és del 20% -30% de la màquina de tallar làser CO2 tradicional.
6. Manteniment baix: la transmissió de la línia de fibra no cal reflectir les lents, estalvieu els costos de manteniment;
7. Operacions fàcils: transmissió de línia de fibra, cap ajust de ruta òptica.

Detalls de la màquina


Funcions del carregador automàtic de paquets de canonades
1. Carregador automàtic de paquets per a una opció que estalvia mà d'obra i temps de càrrega, aconsegueixen propòsits de producció en massa
2. La canonada rodona, la canonada rectangular i altres canonades es poden carregar totalment automatitzades, sense intervenció humana.
La canonada de les altres formes es pot alimentar artificialment semiautomàticament.
Paquet de càrrega 4.Max 800 * 800mm
5.Max Pes de paquet de 2500 kg
6. El marc de suport de la cinta per eliminar fàcilment
7.Buncs de tubs que s’aixequen automàticament
8. Separació automàtica i alineació automàtica
9. Omplir i alimentar braços robotitzats amb precisió

Dispositiu de recollida automàtica:
1. Suport automàtic elevador, rep el tub i ferralla a la cistella
2. El suport a escala visual pot ajustar el diàmetre de suport ràpidament segons el diàmetre de la canonada
3. El dispositiu d’elevació d’ajuda ajustable a escala visual estalvia temps d’alimentació, assegura la concentricitat, impedeix que oscil·li la canonada

Sistema de suport regulable per elevació:
El tall de canonades de diferents diàmetres, mitjançant un sistema de suport ajustable per trobar de forma ràpida i precisa la canonada i l’arpa de concentricitat, per aconseguir una alimentació ràpida, propòsits d’alimentació, estalviant el temps d’instal·lació. Es pot ajudar al suport del mandril, reduint el tub oscil·lant.

Llit integrador:
1. Com un llit soldat de placa sencera, la longitud total de 8 metres.
2. El llit d'integració pot assegurar millor la concentració dels equips, la instal·lació vertical i de precisió ràpida i eficient.
3. Tota l'estructura és de precisió compacta.

Interfície d'usuari 3D:
1. Interfície intuïtiva, millor compatibilitat amb el programa Solidworks, Pro / e, software UG, còmode i fàcil d’operar.
2. sortida radical del mètode de funcionament complex de programació de codis de programari de programari CNC tradicional.
3. Reduir els requisits de l'operador.

Funció de diagnòstic en línia:
CypTube ha rebut un servei de retroalimentació de funcions de capçal de tall, làser i altres components; està disponible en línia per diagnosticar el dispositiu de punt de fallada.

Aplicació del producte
Aplicació: pot tallar canonades, tubs quadrats i diversos talls de canonades amb forma especial.
Diàmetre per tub: 20-200mm
Longitud de tall: 6m / 4m, etc.
Gruix de tall amb font de fibra de 500 W: acer inoxidable de 3 mm, acer al carboni de 6 mm, coure de 2 mm, alumini de 2 mm etc, placa galvanitzada de 2,5 mm etc.
