Detalls del producte
Descripció detallada del producte

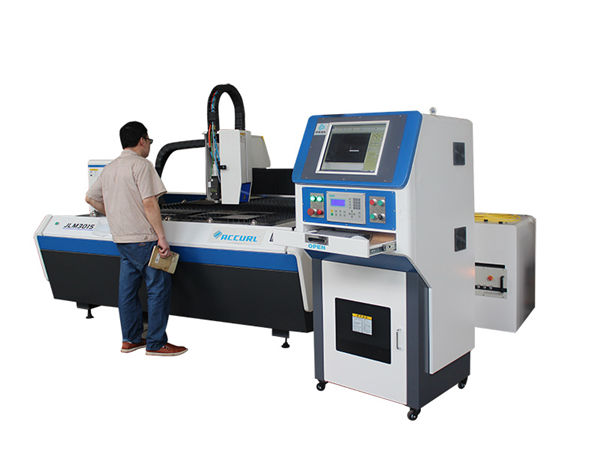

| Nom del producte: | Màquina de tall làser de fibra d'alta precisió per a una petita zona de tall per a tall de metall | Potència làser: | 500W / 800W / 1000W / 2000W / 3000W |
|---|---|---|---|
| Àrea de treball: | 500 * 500mm | Velocitat de desplaçament màxima: | 60m / min |
| Precisió de posicionament: | ± 0,01-0,03 | Subministrament de potes: | 3 × 380V ± 10% 220V ± 10% |
| Paquet: | Caixa de fusta | Garantia: | 1 any |
| Aplicació: | Material metàl·lic | Programari de control: | Xipcut |
| CNC o no: | Sí | Condició: | Nou |
Característiques de la màquina de tall làser de fibra
♦ El sistema de conducció de cremallera i pinyó doble i el sistema CNC de tipus obert importat permeten una alta precisió de processament i una alta eficiència de treball durant el tall d’alta velocitat.
♦ La col·locació estàndard del generador làser de fibra de 500W i el generador làser opcional de 500W 750w, 1000W 2000W o IPG Maxphotonics o de fibra Nlight garanteix un baix cost de funcionament i manteniment.
♦ L'estructura oberta és fàcil i còmoda per carregar i descarregar material. El dispositiu de recollida de descàrregues fa que la recepció de materials sigui més còmoda.
♦ Amb l'objectiu de tallar a gran velocitat, dissenyem i fabriquem un cos reforçat de màquines soldades després de dos vegades el procés d'envelliment que garanteix la precisió a llarg termini i l'estabilitat del rendiment.
♦ La col·locació estàndard del sistema de control de gas de doble pressió de 3 fonts de gas (aire d'alta pressió, nitrogen, oxigen) compleix els requisits de processament de tot tipus de materials. Fàcil funcionament i baix cost.
♦ La col·locació estàndard de programari automàtic de nidificació (incloent-hi la gestió del material i la tecnologia de processament optimitzada) i la base de dades de paràmetres del procés es proporciona per a un fàcil funcionament i una gestió senzilla.
Característiques principals de la màquina de tall per làser d'alta fibra de 500W d'alta precisió:
SISTEMA DE FERROCOLAR DE BALL
Moviment guiat suau i de fricció, bola d'alta precisió i alta velocitat, llarga vida útil i millor capacitat de càrrega.
Mecanisme de cargol de bola
Moviment de precisió impartit a través del mecanisme de cargol de bola. La màxima qualitat del cargol de bola per proporcionar una alta precisió i repetibilitat a gran velocitat amb un bloc de corredors de baix soroll.
Programari amigable
Programari senzill per a l'ús de la làser i la freqüència de pols, durada del pols juntament amb control de posició.
Nidificació
El programa de nidificació per nidificar diferents tipus de treballs en un full únic i l’ús òptim de la matèria primera. Allotjament de diferents tipus de feines des de ferralla i tall de vores comunes. Gestió completa del material mitjançant un programari fàcil d’utilitzar.
Unitat de detecció d’altura
Ajustant l'alçada preestablerta automàticament. Ajuda a tallar poca superfície de planxa (no plana o no lineal). Les versions de contactes i sense contactes estan disponibles.
DISSENY ESTRUCTURAL
El disseny estructural és tal que pot suportar càrregues pesades. Els coixinets de vibració s'utilitzen per sostenir l'amortiment estructural.
CONTROL REMOT
Controls de màquines flexibles des de llocs remots amb facilitat d’aturada d’emergència, màquina de visualització d’àudio i vídeo fàcil d’entendre o d’explicar-se.
CÀRREGA DE FULLS I CLAMPADA
Carregadora pneumàtica accionada amb bola a la part superior per facilitar el lliscament de la xapa. Subjecció ferma amb control pneumàtic de la xapa. Pot ajustar la posició de la pinça sobre la taula. Càrrega i subjecció segures per a l'operador que carrega i descarrega la làmina.
TPTICA DETECCABLE
Substitucions de mirall sense cap canvi en les alineacions enllaçades.
ESTABILITAT TÈRMICA D'OPPTICA
Sistema paral·lel de refrigeració per aigua amb control de temperatura. Elimina l'expansió tèrmica de l'òptica i augmenta la durada de la potència màxima.
OBRES DE L’ELLPTICA
Forquilla metàl·lica per a la protecció de la forma òptica contra la contaminació.
CONTROL I VISUALITZACIÓ
Disponibles els controls de SIEMENS o PC SLT Ltd.
Avantatges del producte
Generador de làser de fibra | Generador làser de bombes YAG Lamp Lamp | Tub de làser metàl·lic de RF RF | |
Potència | 500W / 750W / 1000W / 2000W / 3000W | 500W / 650W / 850W | 300W / 500W |
Avantatges | Excel·lent qualitat de raig làser, alta precisió de tall, alta velocitat de tall, alta velocitat de conversió fotoelèctrica eficient, baix cost d’ús i manteniment, operació fàcil i manteniment convenient | En comparació amb el generador de làser de fibra i el tub làser de metall de CO2 RF de la mateixa potència, té un preu més baix, una capacitat de tall de material més gruixuda, un camp d’aplicació més ampli i una inversió única. | Pot tallar xapes i materials no metàl·lics. Àmplia gamma de materials aplicables. Potència de sortida ajustable. Manteniment gratuït. Fàcil d’utilitzar i còmode d’utilitzar. |
Materials aplicables | Tot tipus de xapes i canonades metàl·liques | Tot tipus de xapes i canonades metàl·liques | Tot tipus de xapes i altres materials no metàl·lics |
Indústria aplicable | Xapa, ferreteria, rellotges, treballs d'artesania d'art metàl·lic, etc. | Xapa, estris de cuina, lletres i accessoris i ferreteria, etc. | Xapa, publicitat, mobles i |
Paràmetre tècnic
| Mida de treball | 500 × 500 (mm) | |
| Màx. Acceleració | 1,2 g | |
|
X ÀXIS | Màx. Velocitat en moviment | 60m / min |
| Ruta | 500mm | |
| Precisió de posicionament | ± 0,01 mm | |
| Precisió de repetició | ± 0,004mm | |
|
Y AXIS | Màx. Velocitat en moviment | 60m / min |
| Ruta | 500mm | |
| Precisió de posicionament | ± 0,01 mm | |
| Precisió de repetició | ± 0,004mm | |
| Z AXIS | Ruta | 100mm |
Condició de treball
| 1 | Temperatura de treball | -10 ℃ ～ 45 ℃ |
| 2 | Humitat relativa | ＜ 90% sense condensador |
| 3 | Medi ambient | Bona ventilació, sense vibracions |
| 4 | Font d'alimentació | 3 × 380V ± 10% 220V ± 10% |
| 5 | Freqüència de potència | 50Hz |
Aplicació de talladora de làser de fibra de precisió
1. Materials d'aplicació: El tall de làser de fibra és adequat per a tallar metalls amb xapa d'acer inoxidable, placa d'acer suau, xapa d'acer al carboni, placa d'acer aliatge, xapa d'acer primaveral, planxa de ferro, ferro galvanitzat, xapa galvanitzada, placa d'alumini, xapa de coure, Full de llautó, placa de bronze, placa d'or, placa de plata, placa de titani, xapa metàl·lica, planxa metàl·lica, tubs i canonades, etc.
2. Indústries d'aplicacions: les màquines de tall làser de fibra s'utilitzen àmpliament en la fabricació de cartelleria, publicitat, rètols, senyalització, lletres metàl·liques, cartes LED, magatzem de cuina, cartes publicitàries, processament de xapa, components i peces de metalls, ferreteria, xassís, bastidors i gabinets Processament, manualitats metàl·liques, magatzem d’art metàl·lic, tall de panell d’elevadors, ferreteria, peces d’automòbils, bastidor d’ulleres, peces electròniques, plaques de registre, etc.
