talladora de làser de fibra de precisió de mida petita de posicionament automàtic de 800 watts

Detalls del producte

Certificació: ISO9001: 2008

Condicions de pagament i enviament:

Quantitat mínima de comanda: 1 unitat

Preu: negociació

Detalls de l'embalatge: Estoig de fusta

Termini de lliurament: 7-15 dies

Capacitat de subministrament: 2000 unitats al mes

Descripció detallada del producte

Nom del producte:	Màquina de tall làser de fibra d’alta precisió de mida petita 5050	Potència làser:	300w A 800w
Àrea de treball:	500 * 500mm	Velocitat de desplaçament màxima:	60m / min
Precisió de posicionament:	± 0,01-0,03	Subministrament de potes:	3 × 380V ± 10% 220V ± 10%
Paquet:	Caixa de fusta	Garantia:	1 any

Aquest model adopta un banc de treball de motor lineal d'alta precisió, d'alta precisió, velocitat ràpida; Posicionament automàtic CCD d'alta precisió opcional, calibració automàtica. Tot el procés controlat per programari automàtic d’informàtica, la interfície de programari de retroalimentació en temps real, comprensió puntual de l’estat del processament, programa de processament sense contacte, sense tensió i deformació mecànica, operació senzilla, alta precisió de tall.

1, Pràctic nou disseny de tipus patent integrat, pot coincidir amb diferents tipus o fabricants de font làser, estructura compacta fiable, segura, pràctica i raonable.
2, utilitzant una plataforma de marbre òptic, disseny del marc antivibració, adequat per a moviments d'alta velocitat, alta estabilitat.
3, d'alta precisió, amb banc de treball lineal de retroalimentació completa, la velocitat és ràpida; el posicionament de precisió visual de gran àrea de treball és opcional, calibratge automàtic de precisió.
4, el control integrat multifunció, investigació i desenvolupament independent de programari de patents, control automàtic de programari en processament, interfície de programari realimentació en temps real, mostrant totes les funcions i totes les parts de l’estat de processament; mode de processament sense contacte, sense tensió i deformació mecànica.

Configuració

^#	^Article	^{Especificació}	^Marca	^Observació
¹	^{Font làser}	^800W	^{Maxofotònica}
²	^{motor lineal}
³	^{Reixat òptic}	^{resolució 0,5μm}	^Espanya
⁴	^Conductor		^servotronix
⁵	^{Eix Z Grup de mòduls de cargol}
⁶	^{Cap de tall làser}	^BT230
⁷	^{Guia lineal de precisió}		^Hiwin
⁸	^Marbre	^{18001350200}	^Shandong
⁹	^{Coberta d’òrgan}	^Estàndard
¹⁰	^{Material de mecanitzat}	^Estàndard		^{aviació d'aliatge-aliatge}

Paràmetre

^{Mida de treball}		^{500 × 500 (mm)}
^{Màx. Acceleració}		^{1,2 g}
^{X ÀXIS}	^{Màx. Velocitat en moviment}	^{60m / min}
	^Ruta	^500mm
	^{Precisió de posicionament}	^{± 0,01 mm}
	^{Precisió de repetició}	^{± 0,004mm}
^{Y AXIS}	^{Màx. Velocitat en moviment}	^{60m / min}
	^Ruta	^500mm
	^{Precisió de posicionament}	^{± 0,01 mm}
	^{Precisió de repetició}	^{± 0,004mm}
^{Z AXIS}	^Ruta	^100mm

Condició de treball

¹	^{Temperatura de treball}	^{-10 ℃ ～ 45 ℃}
²	^{Humitat relativa}	^{＜ 90% sense condensador}
³	^{Medi ambient}	^{Bona ventilació, sense vibracions}
⁴	^{Font d'alimentació}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Freqüència de potència}	^50Hz

4. Proposta de màquina
4. 1 El cremallera de la màquina adopta una estructura de marbre i un sistema de tall làser CNC de EUA. Amb un disseny integrat, mitjançant el processament de freses gantry, per tal que el moviment sigui exacte. Sistema de conducció de motors lineals, interfície amable i funcionament estable a llarg termini.

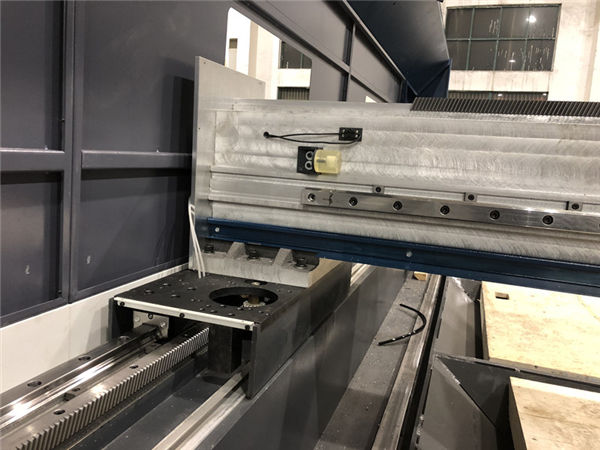

Carril guia lineal de precisió adoptat THK Japan, amb alta precisió, baixa abrasió i fàcil de muntar o intercanviar.4. 2 capçal de tall làser
BT230 (Raytools, marca Suïssa), capçal de tall amb làser amb sistema d’enfocament automàtic. Pot evitar que els residus de materials tallin distorsions. El vidre de protecció pot mantenir i protegir el baix cost de les parts òptiques importants dins del capçal de tall. El sistema d’enfocament automàtic és adequat per al processament de planxes no planes. Combinat amb làsers d'alta qualitat, el BT230 es pot utilitzar àmpliament en indústries ceràmiques, mèdiques, de semiconductors i altres indústries.

^Article	^Paràmetre
^coliminació	^100mm
^enfocament	^125mm
^{obertura òptica}	^25mm
^{broquet (simple)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materials de lents}	^quars
^{endoll de fibra}	^QBH
^{Pressió auxiliar}	^{Màx. 20bar}
^pes	^{~ 1,5 Kg}

Sistema de control

L’ús d’operacions d’ordinadors industrials d’ordinadors professionals, interfície gràfica, fàcil d’operar, programari de control de tall professional pot dissenyar lliurement una varietat de gràfics i text, processament en temps real, suport CAD, CorelDraw i altres programes de mapeig professional.
. Operació de control d’ordinadors industrials d’alta qualitat
. Sistema de tall CNC de gran eficiència, fàcil d’operar
. Funció de seguiment automàtic de l’eix Z

Aplicacions mostrades

S’aplica a diversos talls i punxons de xapa i altres tipus de processament làser, com ara maquinari, components d’electrònica de consum, diversos instruments, processament de tall de xapa industrial; tall i perforació de precisió per a diversos materials metàl·lics.
