talladora de làmines d'acer inoxidable per a làser de fibra cnc amb taula d'intercanvi

Detalls del producte

Certificació: CE
Condicions de pagament i enviament:
Quantitat mínima de la comanda: 1 set
Preu: Negociable
Detalls de l'embalatge: 1 * envàs 40GP
Termini de lliurament: 30 dies
Condicions de pagament: L / C, D / A, T / T, D / P, Western Union

Descripció detallada del producte

Aplicació ::	Tot el material metàl·lic	Gruix de tall:	SS Upto 10mm, MS Up 22cm
Tipus làser:	Fibra	CNC o no ::	Sí
Mode de refrigeració ::	Refredament per aigua	Programari de control ::	Xipcut
Format gràfic suportat ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lloc d'origen::	Xina
Número de model ::	TY-6020JB	Servei postvenda proveït ::	Enginyers disponibles per al servei de maquinària a l'estranger
Repetició de precisió ::	+ -0,03mm	Temperatura de funcionament::	0 ° C-45 ° C
Humitat de treball ::	5%-95%	Font làser:	Xinès o importat
Voltatge::	AC380V ± 10% 50HZ (60HZ)	Àrea de tall:	6000x2000mm

Descripció del producte

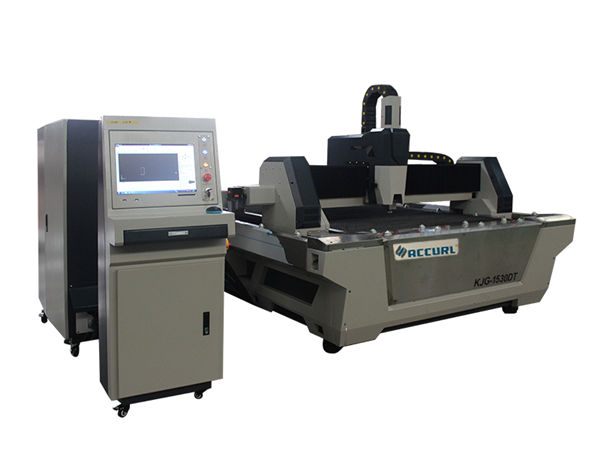

Màquina de tall làser de fibra de la sèrie JB amb coberta protectora completa
Especialment indicat per a acer inoxidable, acer al carboni, placa galvanitzada, etc.
Àmpliament utilitzat en productes de xapa, estructura d'acer, maquinària de precisió, peces d'automòbils, ulleres, joies,
placa identificativa, publicitat, artesania, electrònica, joguines, envasos i altres indústries

Característiques principals de la màquina de tall làser de fibra

Cos de la màquina:
1. El cos de la màquina de Taiyi amb estructura d'acer de 8 mm, tractament tèrmic de 600 ℃, soldadura precisa, per assegurar-se 20 anys d'ús sense deformació.
2. Gantry amb fosa d’aliatge de magnesi, forta estabilitat sense deformació, moviment ràpid.
3. El sistema de fumar de zona d'eficàcia d'ambdós costats a banda i banda del cos de la màquina, una forta recollida de pols i fumadors, reduirà els danys als treballadors.
4. Importador reductor de brida de precisió i servo motor, velocitat de funcionament ràpid.
5. 70 fulles i 6 barres de diapositives al llit de la màquina, amb fulles properes per reduir l'avís de la màquina, barres de diapositives que treballen amb cilindres per carregar i descarregar fulles fàcilment.
6. La caixa de càrrega flexible es pot presentar davant i ambdues cares, cosa que és convenient per a les condicions de treball de la màquina.

Especificació

Medi font làser	Fibra
Gamma de tall (L * W)	6000 mm × 2000 mm
Traç d’eix Z	250 mm
Màx. velocitat de posicionament	120 m / min
Eix X, Y Màx. accelerar la velocitat	1.0G
Forma de refrigeració	Refredament per aigua
Longitud d’ona del làser	1070nm
Potència de sortida de la làser	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. tall de bretxa	≤ 0,1 mm
Precisió de posicionament dels eixos X, Y i Z	± 0,03 mm
Precisió de posicionament repetida dels eixos X, Y i Z	± 0,01 mm
Gruix del material de tall (segons el material)	0,2 - 25 mm
Model de controlador	Servomotor importat
Necessitat de potència	380V, 50/60 Hz
Temperatura de treball	0-45 ℃
Temps de treball continuat	24 hores
Pes de la màquina	Aproximadament 12.000 Kgs
Nivell de protecció total de l’alimentació	IP54

Taula de referència de l'espessor de tall

Potència làser	Gruix màxim de tall
Potència làser	Acer al carboni (mm)	Acer inoxidable (mm)	Alumini (mm)	Llautó (mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Període superior per a només referència

Materials aplicats

Acer inoxidable, acer al carboni, acer aliatge, acer siliciós, acer primaveral, placa galvanitzada, placa en vinagre, placa de llautó, placa de coure, placa d'alumini, etc.
Avantatges de la màquina de tallar làser de fibra
1. Comparat amb el làser tradicional, el làser de fibra és més protecció del medi ambient:
2. Consum d’energia molt menor: eficiència de conversió fotoelèctrica del làser de fibra 15 vegades superior al làser tradicional.
3. Qualitat màxima del punt làser: font làser d'un mòdul
4. Consum més baix: les peces de recanvi són únicament lents de protecció i boquilla. Consum elèctric de 6KW a 16KW amb diferent potència làser.
5. Alt automatització: adopta control digital, podem importar fitxers de CAD AUTO a programari de tall directament, es poden tallar qualsevol artefacte, a més, hi ha una funció de composició intel·ligent, per la qual cosa es pot estalviar en la major mesura els costos de matèries primeres.
6. Alta eficiència de tall: A causa de les propietats de transmissió del làser, la màquina de tall làser ha equipat amb molts conjunts de bancs de treball CNC per realitzar un control numèric. Només necessiteu canviar el programa CNC per tallar diferents formes, així com per a tall tallat bidimensional i tall tridimensional.

Imatges detallades

	Nom:Cos de la màquina i accessoris.600 ℃ tractament tèrmic, refrigeració 24 hores al forn, soldadura precisa de protecció del CO2, per assegurar-se 20 anys d’ús sense deformació. b Eixos X / Y / Z sincrònics: L’eix Z pot funcionar per 150 mm, adequat per tallar moltes varietats de xapes metàl·liques. c.High qualitat garanteix la seva durabilitat i un manteniment més fàcil.
Nom:Servomotor i conductor de CA El servomotor importat (eix Y impulsat per dos servomotors) juntament amb el sofisticat reductor planetari assegura un accionament constant, precís i fiable.
	Nom:Unes guies lineals de precisió: un sistema de tall avançat, una potència làser i un moviment de servo s’ajusten perfectament, importen engranatges d’alta precisió i sistema d’accionament en cremallera, taula de treball doble canviable, per garantir una velocitat i una precisió de processament més elevades ..
Nom:Capçal de tall El capçal de tall sense contacte té la funció de fer el seguiment de l’alçada automàtica i la anti-col·lisió, que millora molt la velocitat de tall, la suavitat i la precisió de tall sota la mateixa potència de sortida. En una paraula, l'eficiència de tall es pot augmentar.
	Nom:Velocitat ràpida del làser, línia de tall d'alta precisió i tall de tall suau

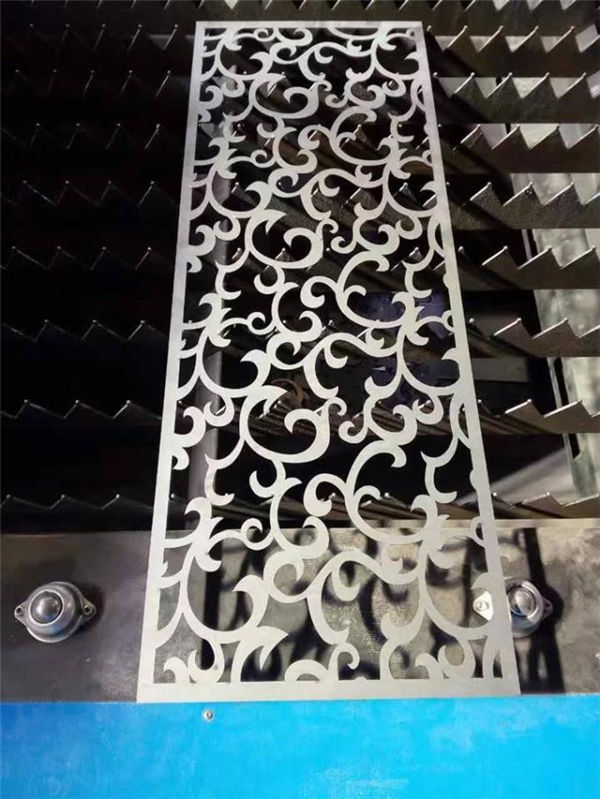

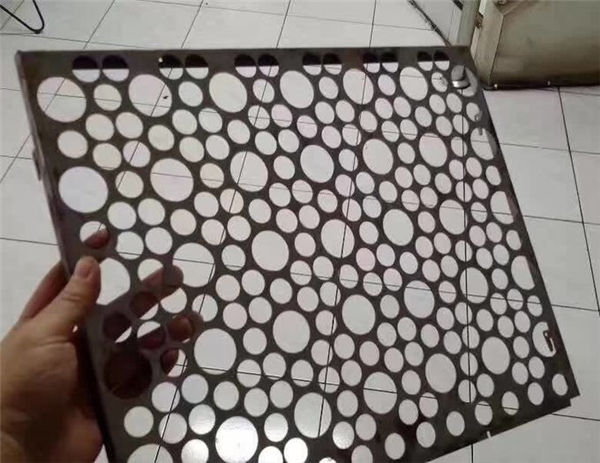

Mostres de tall

Formació

Servei postvenda, de formació a instal·lació de màquines (3 maneres):
1. Instrucció de vídeo i manual d’usuari en anglès que s’ofereix per a la instal·lació, el funcionament, el manteniment i la presa de problemes i la guia tècnica que us ofereix el correu electrònic, el fax, el telèfon / whatsapp / skype // etc. alguns problemes d’instal·lació, ús o ajust.
2.La vostra empresa pot organitzar que el tecnòleg vingui a la nostra fàbrica per aprendre els coneixements bàsics dels equips i el funcionament bàsic, un temps de formació suficient sobre 3-5 dies, el contingut de la formació és el següent:
a) Formació habitual del programari de dibuix;
b) Procediments d'entrenament i fora de màquina;
c) La importància dels paràmetres del quadre de comandament i del programari, la configuració de la gamma de paràmetres
d) Neteja bàsica i manteniment de la màquina;
e) Resolució de problemes comuns de maquinari;
f) Precaució del funcionament.
3.Servici de formació d’instrucció en porta a porta. visa, despeses de viatge i allotjament seran a càrrec del client. És millor organitzar un traductor per als dos enginyers durant el període de formació. Temps d'entrenament: 3-5days.

Garantia

a) .1Any de tota la màquina (es negocia el dany artificial).
b). Font de làser de 2 anys de garantia
c). Manteniment permanent i subministrament de recanvis
d) .Formació gratuïta per al personal operatiu. (l'enginyer pot anar a l'estranger es negocia.)
